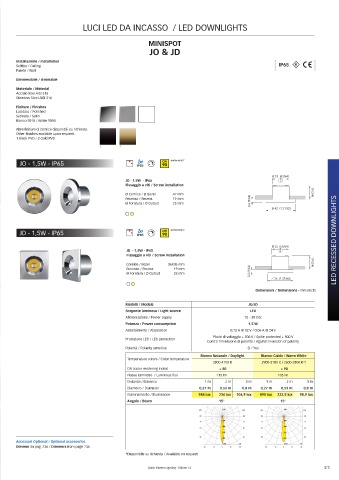

Page 31 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

MINISPOT
JO & JD

Installazione / Installation
Soffitto / Ceiling [ IP65 ]
Parete / Wall
Dimmerabile / dimmable
Materiale / Material
Acciaio inox AISI 316
Stainless Steel AISI 316
Finiture / Finishes
Lucidato / Polished
Satinato / Satin
Bianco 9010 / White 9010
Altre finiture di cornice disponibili su richiesta.
Other finishes available upon request.
1 Black PVD / 2 Gold PVD
1 2

JO - 1,5W - IP65 CRI WARM WHITE
90
Ø 25 (63/64)
JO - 1,5W - IP65
Fissaggio a viti / Screw installation
Ø Cornice / Ø Bezel 42 mm 19 (3/4)
Recesso / Recess 19 mm
Ø Foratura / Ø Cutout 25 mm 3,5 (9/64)
Ø 42 (1 21/32)

JD - 1,5W - IP65 CRI WARM WHITE
90

Ø 25 (63/64) LED RECESSED DOWNLIGHTS
JD - 1,5W - IP65
Fissaggio a viti / Screw installation
Cornice / Bezel 36X36 mm 19 (3/4)
Recesso / Recess 19 mm
Ø Foratura / Ø Cutout 25 mm 3,5 (9/64)
36 (1 27/64)

Dimensioni / Dimensions - mm (inch)

Modelli / Models JO/JD
Sorgente luminosa / Light source LED
Alimentazione / Power supply 10 - 30 Vdc
Potenza / Power consumption 1,5 W
Assorbimento / Absorption 0,12 A @ 12 V / 0,06 A @ 24 V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K ( 2600-2800 K*)
CRI (color rendering index) ≥ 80 ≥ 90
Flusso luminoso / Luminous flux 115 lm 105 lm
Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 0,27 m 0,53 m 0,8 m 0,27 m 0,53 m 0,8 m
Illuminamento / Illuminance 988 lux 236 lux 104,9 lux 890 lux 222,5 lux 98,9 lux
Angolo / Beam Angolo del Fascio 15° Angolo del Fascio 15°
15°
15°
105 200 105 105 200 105
90 90 90 90
200 200
75 75 75 75
400 400
60 60 60 60
600 600
45 45 45 45
800 800
Accessori Optional / Optional accessories
1000 cd 1000 cd
Dimmer da pag. 236 / Dimmers from page 236 30 15 0 15 30 30 15 0 15 30
*Disponibile su richiesta / Available on request JO - JD 1,5W JO - JD 1,5W
luce naturale
luce calda
Quick Marine Lighting - Edition 12 31
