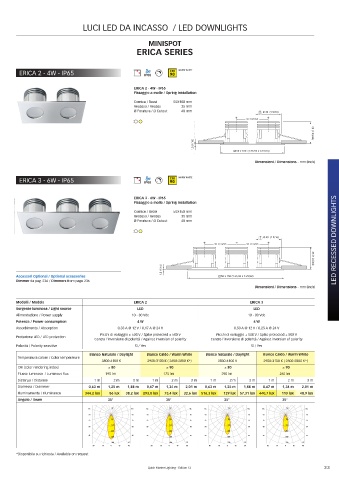

Page 33 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

MINISPOT
ERICA SERIES

ERICA 2 - 4W - IP65 CRI WARM WHITE
90

ERICA 2 - 4W - IP65
Fissaggio a molle / Spring installation
Cornice / Bezel 50X100 mm
Recesso / Recess 35 mm
Ø Foratura / Ø Cutout 40 mm Ø 40 (1 9/16)
50 (1 31/32)
35 (1 23/64)

1,5 (1/16)
50 x 100 (1 31/32 x 3 15/16)
Dimensioni / Dimensions - mm (inch)

ERICA 3 - 6W - IP65 CRI WARM WHITE
90

ERICA 3 - 6W - IP65
Fissaggio a molle / Spring installation
Cornice / Bezel 50X150 mm
Recesso / Recess 35 mm
Ø Foratura / Ø Cutout 40 mm

Ø 40 (1 9/16) LED RECESSED DOWNLIGHTS
50 (1 31/32) 50 (1 31/32)

1,5 (1/16) 35 (1 23/64)
Accessori Optional / Optional accessories 50 x 150 (1 31/32 x 5 29/32)
Dimmer da pag. 236 / Dimmers from page 236
Dimensioni / Dimensions - mm (inch)

Modelli / Models ERICA 2 ERICA 3
Sorgente luminosa / Light source LED LED
Alimentazione / Power supply 10 - 30 Vdc 10 - 30 Vdc
Potenza / Power consumption 4 W 6 W
Assorbimento / Absorption 0,33 A @ 12 V / 0,17 A @ 24 V 0,50 A @ 12 V / 0,25 A @ 24 V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K ( 2600-2800 K*) 3800-4100 K 2900-3100 K ( 2600-2800 K*)
CRI (color rendering index) ≥ 80 ≥ 90 ≥ 80 ≥ 90
Flusso luminoso / Luminous flux 190 lm 175 lm 290 lm 265 lm
Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 0,63 m 1,25 m 1,88 m 0,67 m 1,34 m 2,01 m 0,63 m 1,25 m 1,88 m 0,67 m 1,34 m 2,01 m
Illuminamento / Illuminance 344,2 lux 86 lux 38,2 lux 293,8 lux 73,4 lux 32,6 lux 516,3 lux 129 lux 57,31 lux 440,7 lux 110 lux 48,9 lux
35°
35°
35°
Angolo / Beam Angolo del Fascio 35° Angolo del Fascio 35° Angolo del Fascio 35° Angolo del Fascio 35°
35°
80 80 150 150
105 105 105 105 105 105 105 105
90 90 90 90 90 90 90 90
80 80 150 150
75 75 75 75 75 75 75 75
160 160 300 300
60 60 60 60 60 60 60 60
240 240 450 450
45 45 45 45 45 45 45 45
320 320 600 600
400 cd 400 cd 750 cd 750 cd
30 15 0 15 30 30 15 0 15 30 30 15 0 15 30 30 15 0 15 30
*Disponibile su richiesta / Available on request ERICA 2 4W ERICA 2 4W ERICA 3 6W ERICA 3 6W
luce calda
luce naturale
luce calda
luce naturale
