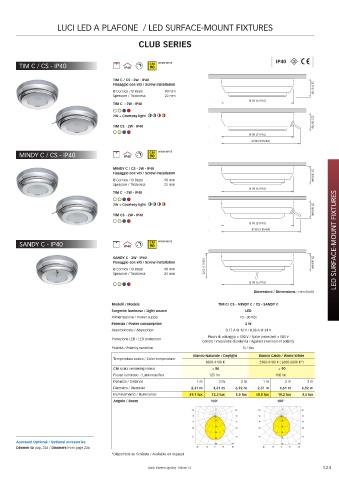

Page 123 - Quick

LUCI LED A PLAFONE / LED SURFACE-MOUNT FIXTURES

CLUB SERIES

[ IP40 ]
WARM WHITE
TIM C / CS - IP40 CRI
90
TIM C / CS - 2W - IP40
Fissaggio con viti / Screw installation 22 (15/16)
Ø Cornice / Ø Bezel 90 mm
Spessore / Thickness 22 mm
Ø 90 (3 9/16)
TIM C - 2W - IP40

2W + Courtesy light
TIM CS - 2W - IP40 22 (15/16)

Ø 90 (3 9/16)
Ø 98 (3 55/64)
MINDY C / CS - IP40 CRI WARM WHITE
90

MINDY C / CS - 2W - IP40
Fissaggio con viti / Screw installation 25 (63/64)
Ø Cornice / Ø Bezel 90 mm
Spessore / Thickness 25 mm
Ø 90 (3 9/16)
TIM C - 2W - IP40

2W + Courtesy light 25 (63/64)

TIM CS - 2W - IP40

Ø 90 (3 9/16)
Ø 98 (3 55/64)

SANDY C - IP40 CRI WARM WHITE LED SURFACE-MOUNT FIXTURES
90
SANDY C - 2W - IP40
Fissaggio con viti / Screw installation 25 (63/64)
Ø Cornice / Ø Bezel 90 mm 32,5 (1 9/32)
Spessore / Thickness 25 mm
Ø 90 (3 9/16)
Dimensioni / Dimensions - mm (inch)
Modelli / Models TIM C/ CS - MINDY C / CS - SANDY C
Sorgente luminosa / Light source LED
Alimentazione / Power supply 10 - 30 Vdc
Potenza / Power consumption 2 W
Assorbimento / Absorption 0,17 A @ 12 V / 0,08 A @ 24 V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K ( 2600-2800 K*)
CRI (color rendering index) ≥ 80 ≥ 90
Flusso luminoso / Luminous flux 125 lm 100 lm
Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 2,31 m 4,61 m 6,92 m 2,31 m 4,61 m 6,92 m
Illuminamento / Illuminance 49,1 lux 12,3 lux 5,5 lux 40,8 lux 10,2 lux 4,5 lux
100°
100°
Angolo / Beam Angolo del Fascio 100° Angolo del Fascio 100°
105 12 105 105 12 105
90 90 90 90
12 12
75 75 75 75
34 34
60 60 60 60
36 36
45 45 45 45
48 48
Accessori Optional / Optional accessories
60 cd 60 cd
Dimmer da pag. 236 / Dimmers from page 236 30 15 0 15 30 30 15 0 15 30
*Disponibile su richiesta / Available on request TED C 2W TED C 2W
luce naturale
luce calda
Quick Marine Lighting - Edition 12 123
