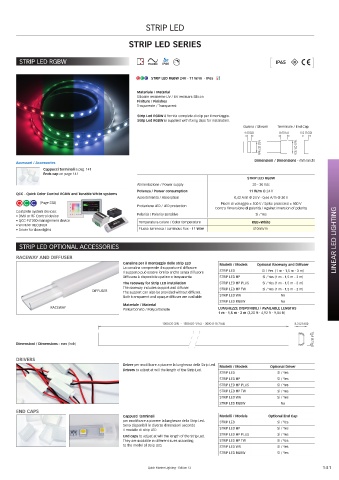

Page 141 - Quick
P. 141
STRIP LED
STRIP LED SERIES
STRIP LED RGBW [ IP65 ]
STRIP LED RGBW 24V - 11 W/m - IP65
Materiale / Material
Silicone resistente UV / UV resistant Silicon
Finiture / Finishes
Trasparente / Transparent
Strip Led RGBW è fornita completa di clip per il montaggio.
Strip Led RGBW is supplied with fixing clips for installation.
Guaina / Sheath Terminale / End Cap
4 (5/32) 8 (5/16) 5,5 (7/32)
16,5 (21/32)
14,5 (37/64)
Dimensioni / Dimensions - mm (inch)
Accessori / Accessories
Cappucci terminali a pag. 141
Ends cap on page 141
STRIP LED RGBW
Alimentazione / Power supply 20 - 30 Vdc
Potenza / Power consumption 11 W/m @ 24 V
QCC - Quick Color Control RGBW and Tunable White systems
Assorbimento / Absorption 0,42 A/m @ 24 V - 0,66 A/m @ 30 V
(Page 238) Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection Contro l’inversione di polarità / Against inversion of polarity
Complete system devices:
• DMX or RF Control device Polarità / Polarity sensitive Sì / Yes
• QCC-PLT300 management device Temperatura colore / Color temperature RGB+White
• WI FI/RF RECEIVER
• Driver for downlights Flusso luminoso / Luminous flux - 11 W/m 410 lm/m
STRIP LED OPTIONAL ACCESSORIES LINEAR LED LIGHTING
RACEWAY AND DIFFUSER
Canalina per il montaggio delle strip LED Modelli / Models Optional Raceway and Diffuser
La canalina comprende il supporto e il diffusore.
Il supporto può essere fornito anche senza diffusore STRIP LED Sì / Yes (1 m - 1,5 m - 3 m)
Diffusore è disponibile opalino o trasparente. STRIP LED HP Sì / Yes (1 m - 1,5 m - 3 m)
The raceway for Strip LED installation STRIP LED HP PLUS Sì / Yes (1 m - 1,5 m - 3 m)
The raceway includes support and diffuser.
DIFFUSER The support can also be provided without diffuser. STRIP LED HP TW Sì / Yes (1 m - 1,5 m - 3 m)
Both transparent and opaque diffuser are available. STRIP LED WR No
STRIP LED RGBW No
Materiale / Material
RACEWAY Policarbonato / Polycarbonate LUNGHEZZE DISPONIBILI / AVAILABLE LENGTHS
1 m - 1,5 m - 3 m (3,28 ft - 4,92 ft - 9,84 ft)
1000 (39 3/8) - 1500 (59 1/16) - 3000 (118 7/64) 8,3 (21/64)
Dimensioni / Dimensions - mm (inch) 18,6 (47/64)
DRIVERS
Driver per modificare a piacere la lunghezza della Strip Led. Modelli / Models Optional Driver
Drivers to adjust at will the length of the Strip Led.
STRIP LED Sì / Yes
STRIP LED HP Sì / Yes
STRIP LED HP PLUS Sì / Yes
STRIP LED HP TW Sì / Yes
STRIP LED WR Sì / Yes
STRIP LED RGBW No
END CAPS
Cappucci terminali Modelli / Models Optional End Cap
per modificare a piacere la lunghezza della Strip Led. STRIP LED Sì / Yes
Sono disponibili in diverse dimensioni secondo
il modello di strip LED STRIP LED HP Sì / Yes
STRIP LED HP PLUS Sì / Yes
End caps to adjust at will the length of the Strip Led.
They are available in different sizes according STRIP LED HP TW Sì / Yes
to the model of strip LED. STRIP LED WR Sì / Yes
STRIP LED RGBW Sì / Yes
Quick Marine Lighting - Edition 12 141
