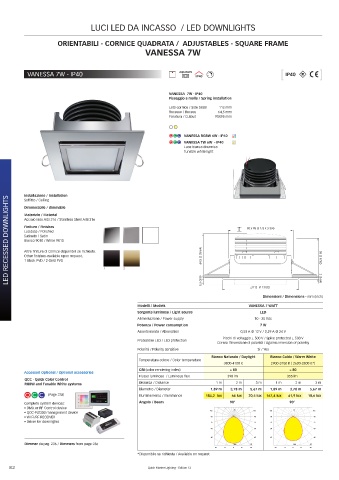

Page 82 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

ORIENTABILI - CORNICE QUADRATA / ADJUSTABLES - SQUARE FRAME
VANESSA 7W

VANESSA 7W - IP40 [ IP40 ]

VANESSA 7W - IP40
Fissaggio a molle / Spring installation
Lato cornice / Side bezel 112 mm
Recesso / Recess 64,5 mm
Foratura / Cutout 90X95 mm

VANESSA RGBW 6W - IP40
VANESSA TW 6W - IP40
Luce bianca dinamica
Tunable white light

Installazione / Installation
LED RECESSED DOWNLIGHTS Acciaio inox AISI 316 / Stainless Steel AISI 316 64,5 (2 35/64) 90 x 95 (3 1/2 x 3 3/4) 58 (2 9/32)
Soffitto / Ceiling
Dimmerabile / dimmable
Materiale / Material
Finiture / Finishes
Lucidato / Polished
Satinato / Satin
Bianco 9010 / White 9010

Altre finiture di cornice disponibili su richiesta.
Other finishes available upon request.
1 Black PVD / 2 Gold PVD
2
1
9,5 (3/8)
112 (4 13/32) 2 (5/64)
Dimensioni / Dimensions - mm (inch)
Modelli / Models VANESSA 7 WATT
Sorgente luminosa / Light source LED
Alimentazione / Power supply 10 - 30 Vdc
Potenza / Power consumption 7 W
Assorbimento / Absorption 0,58 A @ 12 V / 0,29 A @ 24 V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K ( 2600-2800 K*)
CRI (color rendering index) ≥ 80 ≥ 80
Accessori Optional / Optional accessories
Flusso luminoso / Luminous flux 390 lm 355 lm
QCC - Quick Color Control
RGBW and Tunable White systems Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 1,89 m 3,78 m 5,67 m 1,89 m 3,78 m 5,67 m
(Page 238) Illuminamento / Illuminance 184,2 lux Angolo del Fascio 90° 20,5 lux 167,4 lux Angolo del Fascio 90° 18,6 lux
41,9 lux
64 lux
Complete system devices: Angolo / Beam 90° 90°
• DMX or RF Control device 40 40
• QCC-PLT300 management device 105 105 105 105
• WI FI/RF RECEIVER 90 90 90 90
• Driver for downlights 75 40 75 75 40 75
80 80
60 60 60 60
120 120
45 45 45 45
160 160
Dimmer da pag. 236 / Dimmers from page 236 200 cd 200 cd
30 15 0 15 30 30 15 0 15 30
*Disponibile su richiesta / Available on request NEW KRISTINE / DEMETRA / VANESSA 7W NEW KRISTINE / DEMETRA / VANESSA 7W
luce naturale luce calda
