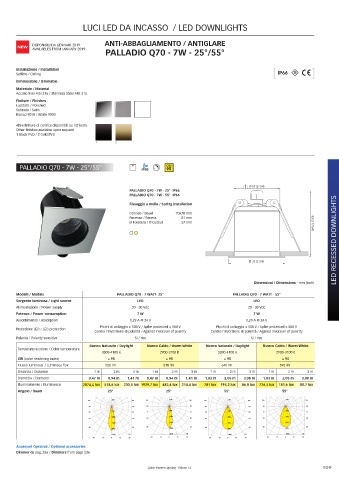

Page 109 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

ANTI-ABBAGLIAMENTO / ANTIGLARE
DISPONIBILI DA GENNAIO 2019
NEW
AVAILABLES FROM JANUARY 2019
PALLADIO Q70 - 7W - 25°/55°
Installazione / Installation
Soffitto / Ceiling [ IP66 ]
Dimmerabile / dimmable
Materiale / Material
Acciaio inox AISI 316 / Stainless Steel AISI 316
Finiture / Finishes
Lucidato / Polished
Satinato / Satin
Bianco 9010 / White 9010
Altre finiture di cornice disponibili su richiesta.
Other finishes available upon request.
1 Black PVD / 2 Gold PVD
1 2

PALLADIO Q70 - 7W - 25°/55° CRI
95

Ø 57 (2 1/4)
PALLADIO Q70 - 7W - 25°- IP66
PALLADIO Q70 - 7W - 55°- IP66
LED RECESSED DOWNLIGHTS
Fissaggio a molle / Spring installation
Cornice / Bezel 70x70 mm
Recesso / Recess 81 mm
Ø Foratura / Ø Cutout 57 mm 83 (3 17/64)

⧄ 70 (2 3/4)

Dimensioni / Dimensions - mm (inch)
Modelli / Models PALLADIO Q70 - 7 WATT- 25° PALLADIO Q70 - 7 WATT - 55°
Sorgente luminosa / Light source LED LED
Alimentazione / Power supply 20 - 30 Vdc 20 - 30 Vdc
Potenza / Power consumption 7 W 7 W
Assorbimento / Absorption 0,29 A @ 24 V 0,29 A @ 24 V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K 3800-4100 K 2900-3100 K
CRI (color rendering index) ≥ 95 ≥ 95 ≥ 95 ≥ 95
Flusso luminoso / Luminous flux 550 lm 510 lm 640 lm 595 lm
Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 0,47 m 0,94 m 1,41 m 0,47 m 0,94 m 1,41 m 1,03 m 2,05 m 3,08 m 1,03 m 2,05 m 3,08 m
Illuminamento / Illuminance 2074,4 lux 518,6 lux 230,5 lux 1929,7 lux 482,4 lux 214,4 lux 781 lux 195,2 lux 86,8 lux 726,5 lux 181,6 lux 80,7 lux
55°
Angolo / Beam Angolo del Fascio 25° Angolo del Fascio 25° Angolo del Fascio 55° Angolo del Fascio 55°
25°
25°
55°
105 500 105 105 500 105 105 200 105 105 200 105
90 90 90 90 90 90 90 90
500 500 200 200
75 75 75 75 75 75 75 75
1000 1000 400 400
60 60 60 60 60 60 60 60
1500 1500 600 600
45 45 45 2000 45 45 45 45 800 45
2000 800
2500 cd 2500 cd 1000 cd 1000 cd
30 15 0 15 30 30 15 0 15 30 30 15 0 15 30 30 15 0 15 30
PALLADIO 70 7W PALLADIO 70 7W PALLADIO 70 7W PALLADIO 70 7W
Accessori Optional / Optional accessories luce naturale luce calda luce naturale luce calda
Dimmer da pag. 236 / Dimmers from page 236
