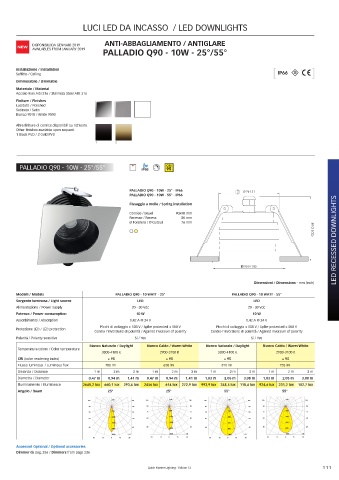

Page 111 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

ANTI-ABBAGLIAMENTO / ANTIGLARE
DISPONIBILI DA GENNAIO 2019
NEW
AVAILABLES FROM JANUARY 2019
PALLADIO Q90 - 10W - 25°/55°
Installazione / Installation
Soffitto / Ceiling [ IP66 ]
Dimmerabile / dimmable
Materiale / Material
Acciaio inox AISI 316 / Stainless Steel AISI 316
Finiture / Finishes
Lucidato / Polished
Satinato / Satin
Bianco 9010 / White 9010
Altre finiture di cornice disponibili su richiesta.
Other finishes available upon request.
1 Black PVD / 2 Gold PVD
1 2

PALLADIO Q90 - 10W - 25°/55° CRI
95

PALLADIO Q90 - 10W - 25° - IP66 Ø 76 ( 3 )
PALLADIO Q90 - 10W - 55° - IP66
LED RECESSED DOWNLIGHTS
Fissaggio a molle / Spring installation
Cornice / Bezel 90x90 mm
Recesso / Recess 80 mm
Ø Foratura / Ø Cutout 76 mm
80 (3 5/32)

⧄ 90 (4 1/8)

Dimensioni / Dimensions - mm (inch)
Modelli / Models PALLADIO Q90 - 10 WATT - 25° PALLADIO Q90 - 10 WATT - 55°
Sorgente luminosa / Light source LED LED
Alimentazione / Power supply 20 - 30 Vdc 20 - 30 Vdc
Potenza / Power consumption 10 W 10 W
Assorbimento / Absorption 0,42 A @ 24 V 0,42 A @ 24 V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K 3800-4100 K 2900-3100 K
CRI (color rendering index) ≥ 95 ≥ 95 ≥ 95 ≥ 95
Flusso luminoso / Luminous flux 700 lm 650 lm 810 lm 755 lm
Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 0,47 m 0,94 m 1,41 m 0,47 m 0,94 m 1,41 m 1,03 m 2,05 m 3,08 m 1,03 m 2,05 m 3,08 m
Illuminamento / Illuminance 2640,2 lux 660,1 lux 293,4 lux 2456 lux 614 lux 272,9 lux 993,9 lux 248,5 lux 110,4 lux 924,6 lux 231,2 lux 102,7 lux
55°
Angolo / Beam Angolo del Fascio 25° Angolo del Fascio 25° Angolo del Fascio 55° Angolo del Fascio 55°
25°
25°
55°
105 600 105 105 600 105 105 200 105 105 200 105
90 90 90 90 90 90 90 90
600 600 200 200
75 75 75 75 75 75 75 75
1200 1200 400 400
60 60 60 60 60 60 60 60
1800 1800 600 600
45 45 45 2400 45 45 45 45 800 45
2400 800
3000 cd 3000 cd 1000 cd 1000 cd
30 15 0 15 30 30 15 0 15 30 30 15 0 15 30 30 15 0 15 30
PALLADIO 90 10W PALLADIO 90 10W PALLADIO 90 10W PALLADIO 90 10W
Accessori Optional / Optional accessories luce naturale luce calda luce naturale luce calda
Dimmer da pag. 236 / Dimmers from page 236
