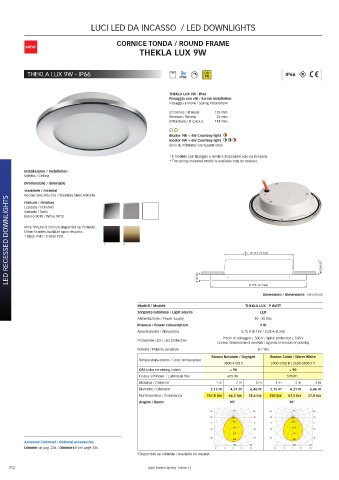

Page 72 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

CORNICE TONDA / ROUND FRAME
NEW
THEKLA LUX 9W

THEKLA LUX 9W - IP66 CRI [ IP66 ]
90

THEKLA LUX 9W - IP66
Fissaggio con viti / Screw installation
Fissaggio a molle / Spring installation*
Ø Cornice / Ø Bezel 155 mm
Recesso / Recess 25 mm
Ø Foratura / Ø Cutout 114 mm

Bicolor 9W + 4W Courtesy light
Bicolor 9W + 4W Courtesy light
(solo su richiesta/ on request only)

* Il modello con fissaggio a molle è disponibile solo su richiesta.
* The spring-mounted model is available only on request.
Installazione / Installation
Soffitto / Ceiling
Dimmerabile / dimmable
Materiale / Material
Acciaio inox AISI 316 / Stainless Steel AISI 316
LED RECESSED DOWNLIGHTS Altre finiture di cornice disponibili su richiesta. 1 2 Ø 114 (4 1/2)
Finiture / Finishes
Lucidato / Polished
Satinato / Satin
Bianco 9010 / White 9010

Other finishes available upon request.
1 Black PVD / 2 Gold PVD

8 (5/16)
25 (63/64)
Ø 155 (6 7/64)
Dimensioni / Dimensions - mm (inch)

Modelli / Models THEKLA LUX - 9 WATT
Sorgente luminosa / Light source LED
Alimentazione / Power supply 10 - 30 Vdc
Potenza / Power consumption 9 W
Assorbimento / Absorption 0,75 A @ 12V / 0,38 A @ 24V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K ( 2600-2800 K*)
CRI (color rendering index) ≥ 90 ≥ 90
Flusso luminoso / Luminous flux 605 lm 595 lm
Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 2,15 m 4,31 m 6,46 m 2,15 m 4,31 m 6,46 m
Illuminamento / Illuminance 257,8 lux 64,5 lux 28,6 lux 250 lux 62,5 lux 27,8 lux
Angolo / Beam Angolo del Fascio 95° Angolo del Fascio 95°
95°
95°
105 60 105 105 60 105
90 90 90 90
60 60
75 75 75 75
120 120
60 60 60 60
180 180
45 45 45 45
240 240
Accessori Optional / Optional accessories
300 cd 300 cd
Dimmer da pag. 236 / Dimmers from page 236 30 15 0 15 30 30 15 0 15 30
*Disponibile su richiesta / Available on request THEKLA 9W THEKLA 9W
luce naturale luce calda
72 Quick Marine Lighting - Edition 12
