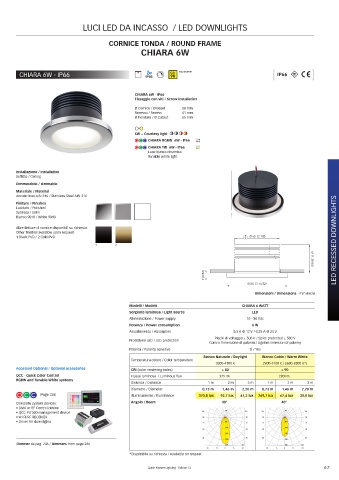

Page 67 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

CORNICE TONDA / ROUND FRAME
CHIARA 6W

CHIARA 6W - IP66 CRI WARM WHITE [ IP66 ]
90

CHIARA 6W - IP66
Fissaggio con viti / Screw installation
Ø Cornice / Ø Bezel 88 mm
Recesso / Recess 41 mm
Ø Foratura / Ø Cutout 65 mm

6W + Courtesy light
CHIARA RGBW 6W - IP66
CHIARA TW 6W - IP66
Luce bianca dinamica
Tunable white light

Installazione / Installation
Soffitto / Ceiling
Dimmerabile / dimmable
Materiale / Material
Acciaio inox AISI 316 / Stainless Steel AISI 316
Finiture / Finishes
Lucidato / Polished
Satinato / Satin
Bianco 9010 / White 9010
Altre finiture di cornice disponibili su richiesta.
Other finishes available upon request.
1 Black PVD / 2 Gold PVD Ø 65 (2 1/8) LED RECESSED DOWNLIGHTS
1 2 41 (1 39/64)

7 (9/32)

Ø 88 (3 15/32)
Dimensioni / Dimensions - mm (inch)

Modelli / Models CHIARA 6 WATT
Sorgente luminosa / Light source LED
Alimentazione / Power supply 10 - 30 Vdc
Potenza / Power consumption 6 W
Assorbimento / Absorption 0,5 A @ 12 V / 0,25 A @ 24 V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K ( 2600-2800 K*)
Accessori Optional / Optional accessories CRI (color rendering index) ≥ 80 ≥ 90
QCC - Quick Color Control Flusso luminoso / Luminous flux 375 lm 280 lm
RGBW and Tunable White systems
Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 0,73 m 1,46 m 2,20 m 0,73 m 1,46 m 2,20 m
(Page 238) Illuminamento / Illuminance 370,8 lux 92,7 lux 41,2 lux 269,7 lux 67,4 lux 30,0 lux
40°
40°
Complete system devices: Angolo / Beam Angolo del Fascio 40° Angolo del Fascio 40°
• DMX or RF Control device
• QCC-PLT300 management device 105 80 105 105 80 105
• WI FI/RF RECEIVER 90 90 90 90
• Driver for downlights 75 80 75 75 80 75
160 160
60 60 60 60
240 240
45 45 45 45
320 320
Dimmer da pag. 236 / Dimmers from page 236 400 cd 400 cd
30 15 0 15 30 30 15 0 15 30
*Disponibile su richiesta / Available on request CHIARA 6W CHIARA 6W
luce naturale luce calda
Quick Marine Lighting - Edition 12 67
