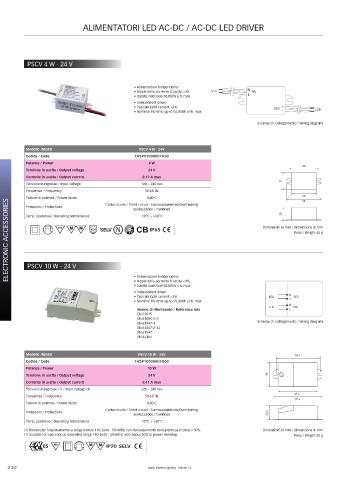

Page 230 - Quick

ALIMENTATORI LED AC-DC / AC-DC LED DRIVER

PSCV 4 W - 24 V

• Alimentatore indipendente
• Ripple della corrente d’uscita <3% V in N PRI
• Durata nominale 50.000h a tc max L
• Independent driver
• Typical ripple current <3% SEC +
• Nominal life-time up to 50,000h at tc max - LED

Schema di collegamento / Wiring diagram

Modello /Model PSCV 4 W - 24V
Codice / Code FASP01000007A00
Potenza / Power 4 W
46
Tensione in uscita / Output voltage 24 V
Corrente in uscita / Output current 0,17 A max
27
Tensione in ingresso / Input voltage 100 ÷ 240 Vac
Frequenza / Frequency 50-60 Hz
38
0,40 C
Fattore di potenza / Power factor Cortocircuito / Short circuit - Surriscaldamento/Overheating 21 54
ELECTRONIC ACCESSORIES [ SELV IP65 ] Dimensioni in mm / Dimensions in mm
Protezioni / Protections
Sovraccarico / Overload
Temp. operativa / Operating temperature
-10°C ÷ +50°C
Peso / Weight 40 g

PSCV 10 W - 24 V
• Alimentatore indipendente
• Ripple della corrente d’uscita <3%
• Durata nominale 50.000h a tc max
• Independent driver +
• Typical ripple current <3% LED - SEC
• Nominal life-time up to 50,000h at tc max
N
V in PRI
Norme di riferimento / Reference rule L
EN 55015
EN 61000-3-2
EN 61347-1 Schema di collegamento / Wiring diagram
EN 61347-2-13
EN 61547
EN 62384
Modello /Model PSCV 10 W - 24V 67,1
Codice / Code FASP10000002D00
Potenza / Power 10 W
Tensione in uscita / Output voltage 24 V 39
Corrente in uscita / Output current 0,41 A max
Tensione in ingresso (1) / Input voltage (1) 220 ÷ 240 Vac
61,6
Frequenza / Frequency 50-60 Hz
75,3
Fattore di potenza / Power factor 0,60 C
Cortocircuito / Short circuit - Surriscaldamento/Overheating
Protezioni / Protections
Sovraccarico / Overload 22,2
Temp. operativa / Operating temperature -10°C ÷ +50°C
(1) Idoneo per funzionamento a range esteso 110-264V - 50/60Hz con declassamento della potenza di circa il 50%. Dimensioni in mm / Dimensions in mm
(1) Suitable for operation at extended range 110-264V - 50/60Hz with about 50% of power derating. Peso / Weight 50 g
[ IP20 SELV ]

230 Quick Marine Lighting - Edition 12
