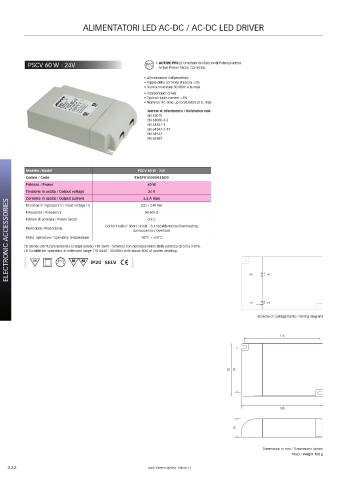

Page 232 - Quick

ALIMENTATORI LED AC-DC / AC-DC LED DRIVER

PSCV 60 W - 24V • ACTIVE PFC | Correttore del Fattore di Potenza attivo.
Active Power Factor Corrector.

• Alimentatore indipendente
• Ripple della corrente d’uscita <3%
• Durata nominale 50.000h a tc max
• Independent driver
• Typical ripple current <3%
• Nominal life-time up to 50,000h at tc max
Norme di riferimento / Reference rule
EN 55015
EN 61000-3-2
EN 61347-1
EN 61347-2-13
EN 61547
EN 62384

Modello /Model PSCV 60 W - 24V
Codice / Code FASP01000004D00
Potenza / Power 60 W
Tensione in uscita / Output voltage 220 ÷ 240 Vac
24 V
2,5 A max
Corrente in uscita / Output current
ELECTRONIC ACCESSORIES (1) Idoneo per funzionamento a range esteso 110-264V - 50/60Hz con declassamento della potenza di circa il 50%.
Tensione in ingresso (1) / Input voltage (1)
50-60 Hz
Frequenza / Frequency
Fattore di potenza / Power factor
0,9 C
Cortocircuito / Short circuit - Surriscaldamento/Overheating
Protezioni / Protections
Sovraccarico / Overload
-10°C ÷ +50°C
Temp. operativa / Operating temperature
(1) Suitable for operation at extended range 110-264V - 50/60Hz with about 50% of power derating.
]
[
IP20 SELV
LED

V in + N L - SEC
PRI
Schema di collegamento / Wiring diagram

118

82 70

125

29

Dimensioni in mm / Dimensions in mm
Peso / Weight 180 g

232 Quick Marine Lighting - Edition 12
