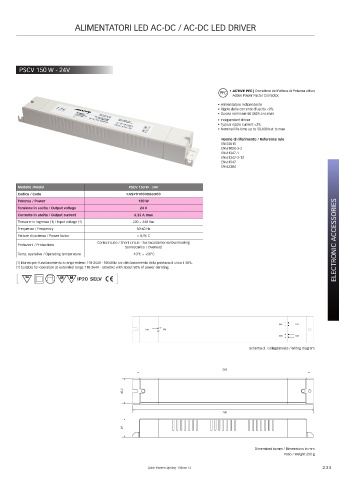

Page 233 - Quick

ALIMENTATORI LED AC-DC / AC-DC LED DRIVER

PSCV 150 W - 24V

• ACTIVE PFC | Correttore del Fattore di Potenza attivo.
Active Power Factor Corrector.
• Alimentatore indipendente
• Ripple della corrente d’uscita <3%
• Durata nominale 50.000h a tc max
• Independent driver
• Typical ripple current <3%
• Nominal life-time up to 50,000h at tc max
Norme di riferimento / Reference rule
EN 55015
EN 61000-3-2
EN 61347-1
EN 61347-2-13
EN 61547
EN 62384

Modello /Model PSCV 150 W - 24V
Codice / Code FASP01000006D00
Potenza / Power 150 W
Tensione in uscita / Output voltage 24 V
Corrente in uscita / Output current 6,25 A max
Tensione in ingresso (1) / Input voltage (1) 220 ÷ 240 Vac
Frequenza / Frequency 50-60 Hz
Fattore di potenza / Power factor > 0,96 C
Cortocircuito / Short circuit - Surriscaldamento/Overheating ELECTRONIC ACCESSORIES
Protezioni / Protections
Sovraccarico / Overload
Temp. operativa / Operating temperature -10°C ÷ +50°C
(1) Idoneo per funzionamento a range esteso 110-264V - 50/60Hz con declassamento della potenza di circa il 50%.
(1) Suitable for operation at extended range 110-264V - 50/60Hz with about 50% of power derating.
[ IP20 SELV ]

-
SEC LED
-
V in N L PRI
+
SEC + LED
Schema di collegamento / Wiring diagram

268

40,2

280

29

Dimensioni in mm / Dimensions in mm
Peso / Weight 250 g

Quick Marine Lighting - Edition 12 233
