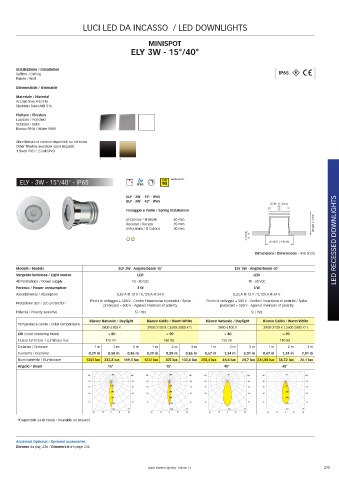

Page 29 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

MINISPOT
ELY 3W - 15°/40°

Installazione / Installation
Soffitto / Ceiling [ IP65 ]
Parete / Wall
Dimmerabile / dimmable
Materiale / Material
Acciaio inox AISI 316
Stainless Steel AISI 316
Finiture / Finishes
Lucidato / Polished
Satinato / Satin
Bianco 9010 / White 9010

Altre finiture di cornice disponibili su richiesta.
Other finishes available upon request.
1 Black PVD / 2 Gold PVD
1 2

ELY - 3W - 15°/40° - IP65 CRI WARM WHITE
90

ELY - 3W - 15° - IP65
ELY - 3W - 40° - IP65
Ø 30 (1 3/16)
Fissaggio a molle / Spring installation
Ø Cornice / Ø Bezel 40 mm
Recesso / Recess 35 mm 34,5 (1 23/64)
Ø Foratura / Ø Cutout 30 mm
1 (1/16)
LED RECESSED DOWNLIGHTS
Ø 39,5 (1 9/19)
Dimensioni / Dimensions - mm (inch)

Modelli / Models ELY 3W - Angolo/beam 15° ELY 3W - Angolo/beam 40°
Sorgente luminosa / Light source LED LED
Alimentazione / Power supply 10 - 30 Vdc 10 - 30 Vdc
Potenza / Power consumption 3 W 3 W
Assorbimento / Absorption 0,25 A @ 12 V / 0,125 A @ 24 V 0,25 A @ 12 V / 0,125 A @ 24 V
Picchi di voltaggio ± 500 V - Contro l’inversione di polarità / Spike Picchi di voltaggio ± 500 V - Contro l’inversione di polarità / Spike
Protezione LED / LED protection
protected ± 500 V - Against inversion of polarity protected ± 500 V - Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K ( 2600-2800 K*) 3800-4100 K 2900-3100 K ( 2600-2800 K*)
CRI (color rendering index) ≥ 80 ≥ 90 ≥ 80 ≥ 90
Flusso luminoso / Luminous flux 175 lm 160 lm 155 lm 140 lm
Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 0,29 m 0,58 m 0,86 m 0,29 m 0,58 m 0,86 m 0,67 m 1,34 m 2,01 m 0,67 m 1,34 m 2,01 m
Illuminamento / Illuminance 1343 lux 335,8 lux 149,3 lux 1222 lux 305 lux 135,6 lux 258,4 lux 64,6 lux 28,7 lux 234,88 lux 58,72 lux 26,1 lux
Angolo / Beam Angolo del Fascio 15° Angolo del Fascio 15° Angolo del Fascio 40° Angolo del Fascio 40°
40°
15°
40°
15°
105 300 105 105 300 105 105 60 105 105 60 105
90 90 90 90 90 90 90 90
300 300 60 60
75 75 75 75 75 75 75 75
600 600 120 120
60 60 60 60 60 60 60 60
900 900 180 180
45 45 45 45 45 45 45 45
1200 1200 240 240
1500 cd 1500 cd 300 cd 300 cd
30 15 0 15 30 30 15 0 15 30 30 15 0 15 30 30 15 0 15 30
*Disponibile su richiesta / Available on request ELY 3W angolo 15° ELY 3W angolo 15° ELY 3W ELY 3W
luce calda
luce calda
luce naturale
luce naturale
Accessori Optional / Optional accessories
Dimmer da pag. 236 / Dimmers from page 236
Quick Marine Lighting - Edition 12 29
