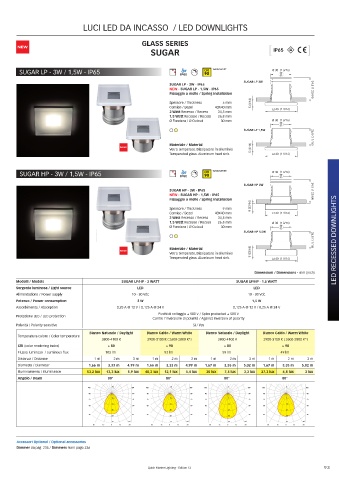

Page 93 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

GLASS SERIES
NEW [ ]
SUGAR IP65

SUGAR LP - 3W / 1,5W - IP65 CRI WARM WHITE Ø 30 (1 3/16)
90
SUGAR LP 3W
SUGAR LP - 3W - IP65
NEW - SUGAR LP - 1,5W - IP65 34,5 (1 23/64)
Fissaggio a molle / Spring installation
Spessore / Thickness 5 mm 5 (3/16)
Cornice / Bezel 40X40 mm 40 (1 9/16)
3 Watt Recesso / Recess 34,5 mm
1,5 Watt Recesso / Recess 26,8 mm
Ø Foratura / Ø Cutout 30 mm Ø 30 (1 3/16)
SUGAR LP 1,5W

Materiale / Material 26,8 (1 1/16)
NEW 5 (3/16)
Vetro temperato. Dissipatore in alluminio
Temperated glass. Aluminum heat sink. 40 (1 9/16)

SUGAR HP - 3W / 1,5W - IP65 CRI WARM WHITE Ø 30 (1 3/16)
90
SUGAR HP 3W
SUGAR HP - 3W - IP65 34,5 (1 23/64)
NEW - SUGAR HP - 1,5W - IP65
Fissaggio a molle / Spring installation
9 (23/64)
Spessore / Thickness 9 mm
Cornice / Bezel 40X40 mm 40 (1 9/16)
3 Watt Recesso / Recess 34,5 mm
1,5 Watt Recesso / Recess 26,8 mm Ø 30 (1 3/16)
Ø Foratura / Ø Cutout 30 mm
SUGAR HP 1,5W
26,8 (1 1/16) LED RECESSED DOWNLIGHTS
Materiale / Material
NEW 9 (23/64)
Vetro temperato. Dissipatore in alluminio
Temperated glass. Aluminum heat sink. 40 (1 9/16)
Dimensioni / Dimensions - mm (inch)
Modelli / Models SUGAR LP/HP - 3 WATT SUGAR LP/HP - 1,5 WATT
Sorgente luminosa / Light source LED LED
Alimentazione / Power supply 10 - 30 Vdc 10 - 30 Vdc
Potenza / Power consumption 3 W 1,5 W
Assorbimento / Absorption 0,25 A @ 12 V / 0,125 A @ 24 V 0,125 A @ 12 V / 0,25 A @ 24 V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K ( 2600-2800 K*) 3800-4100 K 2900-3100 K ( 2600-2800 K*)
CRI (color rendering index) ≥ 80 ≥ 90 ≥ 80 ≥ 90
Flusso luminoso / Luminous flux 103 lm 93 lm 59 lm 49 lm
Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 1,66 m 3,33 m 4,99 m 1,66 m 3,33 m 4,99 m 1,67 m 3,35 m 5,02 m 1,67 m 3,35 m 5,02 m
Illuminamento / Illuminance 53,2 lux 13,3 lux 5,9 lux 48,3 lux 12,1 lux 5,4 lux 30 lux 7,5 lux 3,3 lux 27,3 lux 6,8 lux 3 lux
Angolo / Beam Angolo del Fascio 80° Angolo del Fascio 80° Angolo del Fascio 80° Angolo del Fascio 80°
80°
80°
80°
80°
15 15 7 7
105 105 105 105 105 105 105 105
90 90 90 90 90 90 90 90
15 15 7 7
75 75 75 75 75 75 75 75
30 30 14 14
60 60 60 60 60 60 60 60
45 45 21 21
45 45 45 45 45 45 45 45
60 60 28 28
75 cd 75 cd 35 cd 35 cd
30 15 0 15 30 30 15 0 15 30 30 15 0 15 30 30 15 0 15 30
SUGAR LP-HP 3W SUGAR LP-HP 3W SUGAR LP-HP 1,5W SUGAR LP-HP 1,5W
luce naturale luce calda luce naturale luce calda
Accessori Optional / Optional accessories
Dimmer da pag. 236 / Dimmers from page 236
