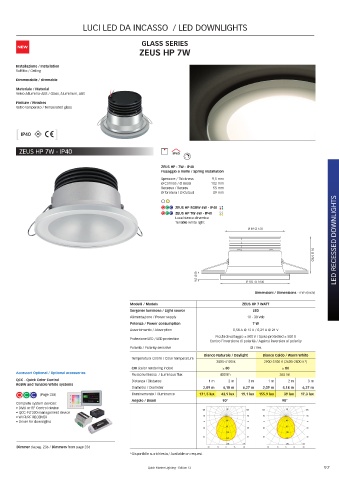

Page 97 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

GLASS SERIES
NEW
ZEUS HP 7W

Installazione / Installation
Soffitto / Ceiling
Dimmerabile / dimmable
Materiale / Material
Vetro-Alluminio-ABS / Glass, Aluminium, ABS
Finiture / Finishes
Vetro temperato / Temperated glass

[ IP40 ]

ZEUS HP 7W - IP40

ZEUS HP - 7W - IP40
Fissaggio a molle / Spring installation
Spessore / Thickness 9,5 mm
Ø Cornice / Ø Bezel 102 mm
Recesso / Recess 55 mm
Ø foratura / Ø Cutout 89 mm
LED RECESSED DOWNLIGHTS

ZEUS HP RGBW 6W - IP40
ZEUS HP TW 6W - IP40
Luce bianca dinamica
Tunable white light
Ø 89 (3 1/2)

55 (2 5/32)

9,5 (3/8) Ø 102 (4 1/64)

Dimensioni / Dimensions - mm (inch)
Modelli / Models ZEUS HP 7 WATT
Sorgente luminosa / Light source LED
Alimentazione / Power supply 10 - 30 Vdc
Potenza / Power consumption 7 W
Assorbimento / Absorption 0,58 A @ 12 V / 0,29 A @ 24 V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K (2600-2800 K*)
CRI (color rendering index) ≥ 80 ≥ 80
Accessori Optional / Optional accessories Flusso luminoso / Luminous flux 400 lm 365 lm
QCC - Quick Color Control Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m
RGBW and Tunable White systems
Diametro / Diameter 2,09 m 4,18 m 6,27 m 2,09 m 4,18 m 6,27 m
(Page 238) Illuminamento / Illuminance 171,5 lux 42,9 lux 19,1 lux 155,9 lux 39 lux 17,3 lux
90°
90°
Angolo / Beam Angolo del Fascio 90° Angolo del Fascio 90°
Complete system devices:
• DMX or RF Control device 105 40 105 105 40 105
• QCC-PLT300 management device
• WI FI/RF RECEIVER 90 90 90 90
• Driver for downlights 75 40 75 75 40 75
80 80
60 60 60 60
120 120
45 45 45 45
160 160
200 cd 200 cd
Dimmer da pag. 236 / Dimmers from page 236 30 15 0 15 30 30 15 0 15 30
*Disponibile su richiesta / Available on request ZEUS 7W ZEUS 7W
luce naturale luce calda
Quick Marine Lighting - Edition 12 97
