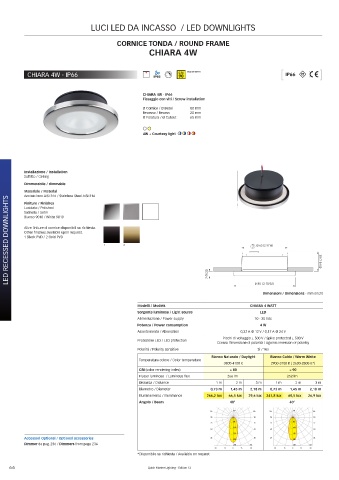

Page 66 - Quick

LUCI LED DA INCASSO / LED DOWNLIGHTS

CORNICE TONDA / ROUND FRAME
CHIARA 4W

CHIARA 4W - IP66 CRI WARM WHITE [ IP66 ]
90

CHIARA 4W - IP66
Fissaggio con viti / Screw installation
Ø Cornice / Ø Bezel 88 mm
Recesso / Recess 28 mm
Ø Foratura / Ø Cutout 65 mm

4W + Courtesy light

Installazione / Installation
Soffitto / Ceiling
Dimmerabile / dimmable
Materiale / Material
Acciaio inox AISI 316 / Stainless Steel AISI 316
LED RECESSED DOWNLIGHTS Bianco 9010 / White 9010 1 2 Ø 65 (2 9/16) 28 (1 5/64)
Finiture / Finishes
Lucidato / Polished
Satinato / Satin
Altre finiture di cornice disponibili su richiesta.
Other finishes available upon request.
1 Black PVD / 2 Gold PVD

7 (9/32)

Ø 88 (3 15/32)
Dimensioni / Dimensions - mm (inch)

Modelli / Models CHIARA 4 WATT
Sorgente luminosa / Light source LED
Alimentazione / Power supply 10 - 30 Vdc
Potenza / Power consumption 4 W
Assorbimento / Absorption 0,33 A @ 12 V / 0,17 A @ 24 V
Picchi di voltaggio ± 500 V / Spike protected ± 500 V
Protezione LED / LED protection
Contro l’inversione di polarità / Against inversion of polarity
Polarità / Polarity sensitive Sì / Yes
Bianco Naturale / Daylight Bianco Caldo / Warm White
Temperatura colore / Color temperature
3800-4100 K 2900-3100 K ( 2600-2800 K*)
CRI (color rendering index) ≥ 80 ≥ 90
Flusso luminoso / Luminous flux 266 lm 252 lm
Distanza / Distance 1 m 2 m 3 m 1 m 2 m 3 m
Diametro / Diameter 0,73 m 1,45 m 2,18 m 0,73 m 1,45 m 2,18 m
Illuminamento / Illuminance 266,2 lux 66,5 lux 29,6 lux 241,8 lux 60,5 lux 26,9 lux
Angolo / Beam Angolo del Fascio 40° Angolo del Fascio 40°
40°
40°
105 60 105 105 60 105
90 90 90 90
60 60
75 75 75 75
120 120
60 60 60 60
180 180
Accessori Optional / Optional accessories 45 240 45 45 240 45
Dimmer da pag. 236 / Dimmers from page 236 300 cd 300 cd
30 15 0 15 30 30 15 0 15 30
*Disponibile su richiesta / Available on request CHIARA 4W CHIARA 4W
luce naturale luce calda
66 Quick Marine Lighting - Edition 12
